Стеклопакеты - не окна. ВСЕ о стеклопакетах.

Понятие стеклопакеты иногда путают с понятием пластиковые окна, говорят - "пластиковые стеклопакеты или деревянные стеклопакеты", но это разные изделия. Это важный элемент окна и его неотъемлемая часть. Он занимает 85% площади всего остекления. От него напрямую зависит надежность всей оконной конструкции, тепло-, звукоизоляция и комфорт. Их выбирают крайне внимательно, чтобы оконная конструкция прослужила максимально долго. ГОСТ стеклопакеты 24866-2014. Выбрать стеклопакет поможет Купиокно, читайте отзывы.

Что такое стеклопакет и его строение

Стеклопакет представляет собой конструкцию из соединенных по разработанной технологии стекол, образующих одну, две или три герметичных камеры. По периметру, между стеклянных полотен находится дистанционная рамка, организующая необходимый промежуток. Внутри нее содержится осушитель, молекулярное сито, в виде мелких, белых шариков. Он засыпается в её полость и впитывает излишнюю влагу.

Пространства стеклопакета заполнено осушенным воздухом или инертным газом (в России аргон или криптон). Применяют 2 вида герметика, разного состава, создающие герметичность и защищающие от попадания пыли и влаги, от чего зависит срок службы.

Фото: строение однокамерного стеклопакета. © oknamedia

Срок службы стеклопакета

В зависимости от качества стеклопакета, срок его службы доходит до 50 лет. Некачественно произведенный или из не качественных комплектующих прослужит лишь пару среднестатистических зим, затем произойдет разгерметизация и последующее промерзание в отрицаемую температуру на улице.

Фото: вода внутри стеклопакета – 100% признак разгерметизации. © oknamedia

Компании производители стеклопакетов, располагающие современным оборудованием и создающие их из качественных комплектующих, дают гарантию на бесплатную замену стеклопакета в окне до 15 лет. По закону гарантия на стеклопакеты составляет минимум 5 лет. Чем качественнее исполнение, тем цена и гарантия выше.

Комплектующие стеклопакета

Стеклопакет (СП) – это ключевая, неразборная составляющая остекления. Именно он отвечает за теплоизоляцию, шумоподавление и безопасность. Стеклопакет состоит из:

• Стекла – чем их больше, тем теплее, тише, но дороже.
• Камеры – чем больше ширина, тем стеклопакет будет теплее.
• Дистанционные рамки – разделяют стекла, образуя каркас стеклопакета.
• Влагопоглотитель – округлые мелкие гранулы, осушающие воздух от влаги.
• Два вида герметиков – не пропускает влагу с наружи.

Только герметичная и качественная сборка стеклопакетов сможет обеспечить максимальную термоизоляцию и обеспечить внутри сухую среду.

Стекло

Основная составляющая стеклопакета – стекло. Именно оно заполняет все остекление. В современных стеклопакетах кроме обычного флоат-стекла используют множество других видов стекла: селективное, триплекс, фото и электрохромное, закаленное, цветное и тонированное, армированное. Конкретный выбор зависит от запросов потребителя. Доступный для производства спектр стекла позволяет купить стеклопакет, практичным, экономичным и эстетичным, на любой вкус и запрос потребителя.

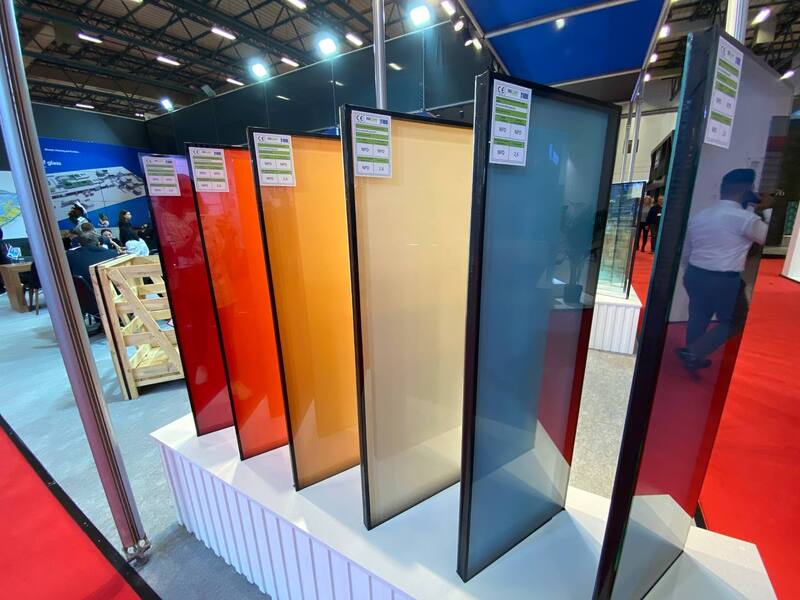

Фото: цветные стеклопакеты © kupiokno

Виды стекла:

• Флоат-стекло – стандартное строительное, не обладает дополнительными функциями по защите от солнца, холода и безопасности. Но имеет разную толщину и является основой для обработки и добавления различных опций.
• Теплосберегающее или низкоэмиссионное. Флоат стекло со специальным однослойным нанесением пропускает излучение солнца, но препятствуют выходу тепла изнутри помещения наружу, Сопротивление стеклопакета холоду повышается. Экономия на отоплении.
• Мультифункциональное стекло – с нанесением двух слоев покрытия. Как теплосберегающее препятствует выходу тепла на улицу, при этом часть солнечных лучей не проникает в помещение и не происходит его нагревания. Экономия на кондиционировании и отоплении.
• Солнцезащитное стекло – уменьшает проникновение света и нагревания помещения.
• Закаленное стекло – повышенные характеристики прочности – в 6 раз прочнее обычного. При механическом воздействии, стекло распадается на мелкие "камушки" и не способны серьезно ранить человека.
• Ламинированное стекло (триплекс) – состоит минимум из 2-х слоев стекла, склеенных между собой прозрачной пленкой или смолой. Обладает высокими звукоизоляционными и противоударными характеристиками. При разрушении осколки не разлетаются по сторонам, а фиксируются на пленке или смоле.

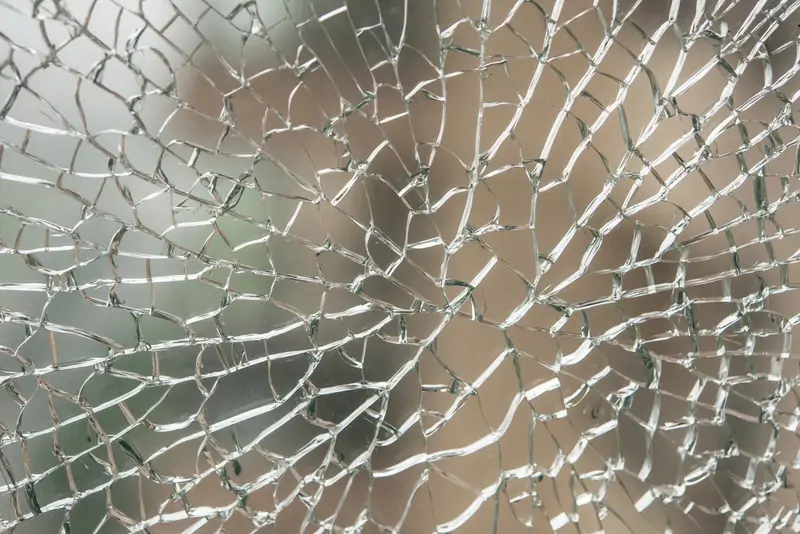

Фото: закаленное стекло в составе триплекса в разбитом состоянии – безопасное © depositphotos

• Защитное или антивандальное – бывает пулестойкое, ударостойкое и многослойное. Создается из нескольких слоев триплекса и закаленного стекла.
  • Армированное - триплекс комплектуется пластиковой или металлической сеткой, которая видна с близкого расстояния. Применяют в основном для остекления большого размера крыш.
  • Самоочищающееся – обыкновенное стекло со специальным нанесением. Грязь на нем разрушается при попадании солнечных лучей света, а остатки с смывается дождем. На 100% самоочищающегося стекла пока не изобрели. Для его эффективной работы требуются определённые погодные условия – солнце, на котором сгорает пыль, ветер и дождь, которые смывают остатки.
  • Пожаробезопасное – многослойное стекло в комплексе со специальным веществом, которое при пожаре расширяется и делает стекло прочным, с пониженными свойствами нагрева.
  • Электрообогреваемое – низкоэмиссионное с микросеткой электронагревателем, почти не заметной глазу. Остекление с таким стеклом сокращает теплопотери.

    Обозначения стекла:
    М – стандартное, производят способом вытяжки (уже редкость, технология устарела).
    М1 – стандартное, производят флоат- методом.
    I – с мягкой низкоэмиссионной поверхностью (теплое).
    К - с твердой низкоэмиссионной поверхностью (характеристики теплосбережения ниже чем у I на 30% в среднем).
    S – окрашенное в массе.

Дистанционная рамка

Иногда её называют спейсер. Располагается между стеклами. Тонкий полый профиль с перфорацией по всей длине, необходимой для воздухопроницаемости.

Чаще всего их производят из алюминия, который не утяжеляет конструкцию, делает ее долговечной и выглядит пристойно.

Главным недостаток алюминиевых рамок – в высокой теплопроводности - особенно негативный эффект при больших температурных перепадах и частых отрицательных температурах. Проще говоря алюминий металл и легко проводит холод. Температурная разница между зимней погодой и теплым пространством образует «мостик холода», в месте примыкания стекла и алюминиевой рамки. Появившийся конденсат (стеклопакет потеет) при особо низкой температуре на улице приводит стеклопакет к промерзанию.

В российских климатических условиях лучше устанавливать двухкамерные стеклопакеты с теплосберегающим стеклом и толщиной оконного профиля не менее 70 мм. Их цена выше, чем однокамерные, но двухкамерный дает экономию электроэнергии, и предупреждает разрушение окна от последствий низких температур и влаги.

Альтернативным вариантом алюминиевой рамке служит аналогичная пластиковая. Холод через пластик проходит хуже и стеклопакеты с ней более теплые - теплопередача стеклопакета снижается.

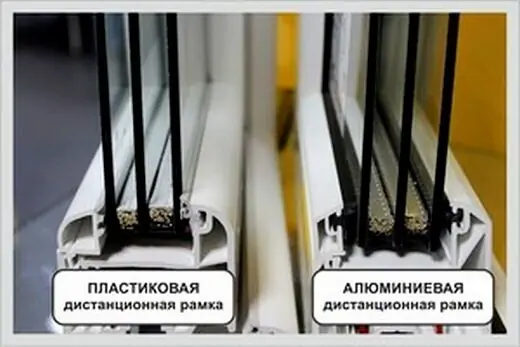

Фото: дистанционные рамки в двухкамерных стеклопакетах (ПВХ и алюминиевая). © oknamedia

Главный недостаток пластиковой рамки – цена и не гибкость материала. Цена пластиковой выше алюминиевой на 15%. В отличии от алюминиевой, пластиковую сложнее гнуть. Такое оборудование в Росси редкость. Поэтому в основном пластиковую режут, соединяя в углах пластиковыми соединителями, что увеличивает себестоимость при производстве стеклопакета

Осушитель (молекулярное сито)

Осушитель (абсорбент) - гранулированное средство, необходимое для поглощения влаги, которая находится в полостях дистанционной рамки, куда его и засыпают при производстве стеклопакета.

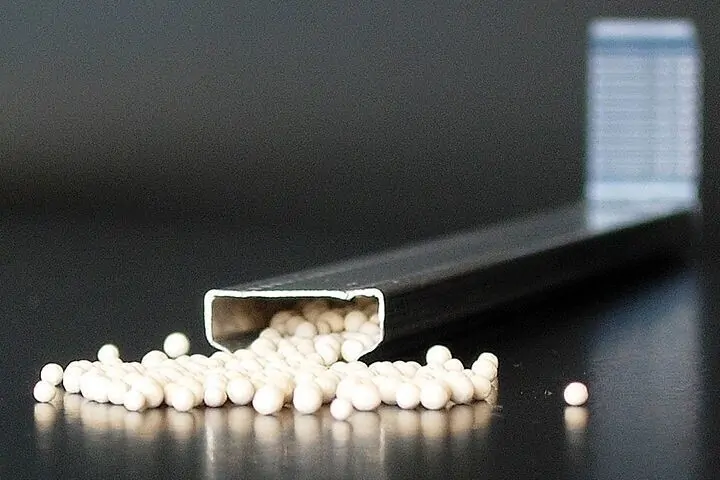

Фото: молекулярное сито засыпается в дистанционную рамку для поглощения влаги из камер стеклопакета © depositphotos

Герметики для стеклопакетов

Именно от качества герметиков зависит качество и долговечность стеклопакета. Герметизация стеклопакета проходит в 2 этапа, где для надежности применяют разные по составу герметики. Они эластичные и устойчивы к резким изменениям температур и давления.

В первичной герметизации применяется бутил (искусственный каучук бутиловая нить) - наносится на оба ребра дистанционной рамки по всему её периметру. Во вторичной герметизации, как правило герметик на основе тиокола или полисульфида. Реже, компании производители стеклопакетов закупают герметики на основе полиуретана или силикона, их цена и требования к производству значительно выше, работать с ними сложнее, но и качество на высоте.

Газ для стеклопакетов

В обычных стеклопакетах находится осушенный воздух, который обладает высоким уровнем теплопроводности, что, в конечном итоге, повышает теплопотери. Для повышения теплосбережения в стеклопакетах закачивают инертный газ: аргон, криптон или ксенон. Использование газа повышает теплоизоляцию стеклопакета. Наибольшее распространение получил аргон, поскольку по цене он дешевле остальных. Самая высокая цена на ксенон, его почти не применяют в России.

Виды стеклопакетов

В зависимости от числа камер выделяют однокамерные, двухкамерные или трехкамерные стеклопакеты. Четырехкамерных стеклопакетов не существует, скорее речь идет о ПВХ-профиле, из которого делают окна.

Фото: стеклопакет в разрезе с разным количеством камер. © depositphotos

Однокамерные стеклопакеты

Одинарные стеклопакеты. Окна с однокамерным стеклопакетом рекомендуется использовать в нежилых помещениях или в домах с теплым климатом. Однокамерные часто используют как временный вариант, их цена самая низкая.

Двухкамерные стеклопакеты

Двухкамерный стеклопакет иногда называют двойным стеклопакетом, обладает одновременными высоким теплосбережением и возможностью экономии на кондиционировании, при условии установки в нем мультифункционального стекла. В двухкамерный можно установить много различных функций.

Трехкамерные стеклопакеты

Трехкамерный стеклопакет некоторые называют тройной стеклопакетом. В развитых странах, где цены на отопление домов и квартир высокие, изредка устанавливают трехкамерные. В России трехкамерные стеклопакеты практически не применяются и не все компании их производят. Они являются остеклением класса Премиум. Цена и вес стеклопакетов трехкамерных высоки. Но начиная от Урала и заканчивая Дальним востоком применение трехкамерных стеклопакетов оправдано.

Характеристики стеклопакетов и виды

В стеклопакете успешно сочетаются элементы декора, любые предпочтения потребителя с надежностью, ударопрочностью, теплосбережением, солнцезащитой и экономичностью оконной конструкции. Чем больше камер, тем больше возможностей реализации в одном стеклопакет, но тоем выше цена и вес стеклопакета.

Теплосбережение стеклопакетов

Установка теплосберегающих стеклопакетов особенно актуальна в домах с индивидуальным отоплением. Применение стеклопакетов с высоким уровнем сопротивления теплоотдачи позволит сохранять температурный режим помещения.

В зависимости от выбранного типа стеклопакета, теплопотери всего окна снижаются до 80%. Даже деревянные стеклопакеты гарантированно сохраняют тепло. Ключевую роль играет количество камер, стекла и заполнение стеклопакета.

Для сравнения посмотрим разницу однокамерного и двухкамерного:

• сохранение тепла с двухкамерным стеклопакетом до 20% больше, нежели с однокамерным.
• Если двухкамерный стеклопакет заполнен аргоном, теплосбережение повышается еще на 11%, однокамерный на 9%.

Стеклопакеты с повышенными теплосберегающими характеристиками не требуют больших затрат. Их цена выше всего на 15-20%, что увеличит цену конечного остекления всего на 3-4%.

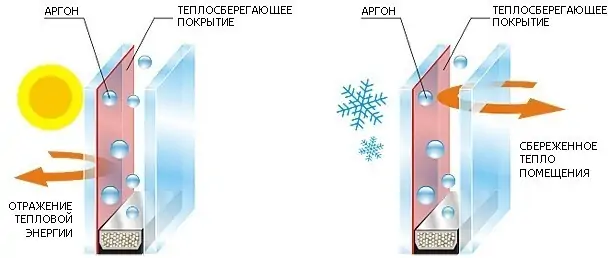

Фото: однокамерный стеклопакет с теплосберегающим покрытием и аргоном. © depositphotos

Любителям домашних цветов следует с осторожностью отнестись к стеклу с мягким покрытием, так еще именуют теплосберегающее. Обработанное окисью серебра, длинноволновые солнечные лучи не проникают внутрь. Они жизненно необходимы для растений, но вредные для людей. Решить проблему поможет фотолампа.

Стеклопакет от солнца и лишних трат

Мультистекло делает солнцезащитным и энергосберегающим стеклопакету. Два тонких слоя металла на внутренней поверхности стекла не заметен обычному человеку. Однако оно беспрерывно защищает помещение, отражая солнечные лучи от поверхности.

Мультистекло называют энергосберегающим - оно позволяет экономить на установке и эксплуатации кондиционера, который потребляет электричество и требует периодических финансовых вложений. К тому же, кондиционер комфортен не для каждого, а детям и людям в пожилом возрасте он даже противопоказан.

Если остекление выходит на солнечную сторону, то стеклопакет с мультистеклом от части, а в некоторых регионах полностью заменяет кондиционер и сохранит внутри естественный климат.

Еще одно преимущество мультистекла в том, что оно не пропускает длинноволновые солнечные лучи. Такие лучи способствуют выцветанию мебели, и, что особенно важно, развитию раковых заболеваний.

Купить стеклопакет с мультистеклом обойдется незначительно дороже обычного: мультистекло повышает цену готовых окон на 4%.

Шумоизоляция стеклопакета

Нормы допустимого шума за пределами квартир нарушены повсеместно. Уровень шума в городе днем составляет в среднем 60-80 децибел. Стеклопакеты значительно снижают уровень шума в комнате.

Звукоизоляция обычных стеклопакетов

Для сравнения: шепот человека не далее метра измеряется в 25 Дб, а громкий крик – в 85 Дб, рев современного мотоцикла составлять 90-110 Дб.

Разная ширина камер и толщина стекла шумопонижающих стеклопакетов способна значительно снизить уровень шума: в двухкамерный стеклопакет снаружи устанавливается толстое стекло 6 мм, а внутри стандартное - 4 мм, а рамки 12 мм снаружи и 8 мм внутри или вместо внешнего стекла установить триплекс, то уровень шума снизится на 55 ДБ.

Если применять несколько технологий одновременно, то в двухкамерном стеклопакете возможно добиться тишины, убрав 80 ДБ, а в трехкамерном до 87 ДБ уличного шума.

Цена шумоизоляционного стеклопакета увеличится по сравнению с обычным на 20-200 %, в зависимости от выбранных технологий.

Безопасный стеклопакет

Теплосберегающий стеклопакет не только шумозащитный, но и ударостойкий щит от любых внешних воздействий.

Фото: современный стеклопакет надежно защищен от механических воздействий как внутри, так и снаружи. © depositphotosТеплосберегающий стеклопакет не только шумозащитный, но и ударостойкий щит от любых внешних воздействий. При включении в такой стеклопакет триплекса, закаленного стекла и специальной пленки, сделают окно устойчивым даже к ударам лома.

Стеклопакету можно придать свойства защиты от огня.

Декорирование стеклопакетов

Современному стеклопакету возможно придать практически любой желаемый облик.

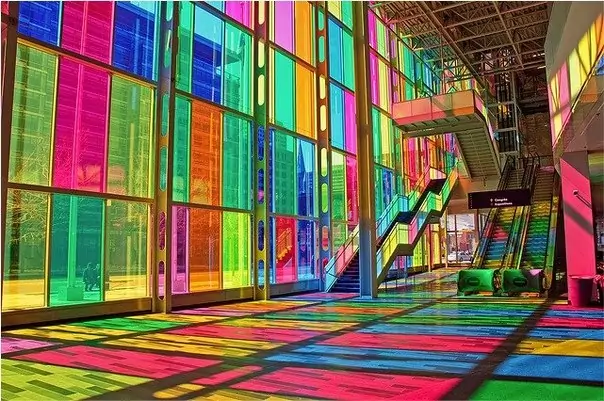

Фото: декорирования стеклопакетов цветным стеклом. © depositphotosОконные технологии позволяют владельцам и производителям выбирать витражи, раскладку, цветные или зеркальные стекла, электрохромные «интим».

Производство стеклопакетов

Стеклопакеты производятся ручным и промышленным способами. У стеклопакета ручного производства недолгий срок службы, низкое качество, где часто внутри стеклопакета бывает пыль и даже мусор в виде насекомых.

В современном высокотехнологичном производстве, где оборудование практически полностью заменило человека, создаются качественные стеклопакеты в несколько механизированных этапов.

• Нарезка стекла. Современное оборудование для резки стекла позволяет  его резать размера джамбо – 3 х 6 метров и любых других размеров меньше, и любой геометрической формы. Существует оборудование, которое способно по длине обрабатывать стеклопакеты до 15 метров, но в России его пока нет. Нарезка производится на столах при помощи электрорезов с нихромовой проволокой. Такая проволока быстро раскаляется и образует тончайшую линию на поверхности стекла. Есть и более современная резка – лазером.  Стекло лопается ровно по обозначенной линии.

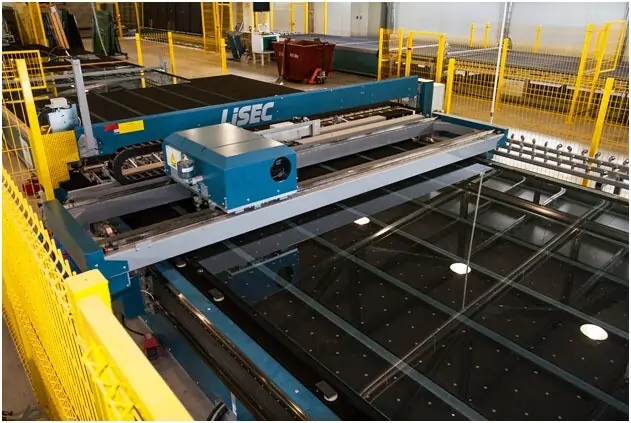

Фото: резка стекла автоматизированным оборудованием. © kupiokno

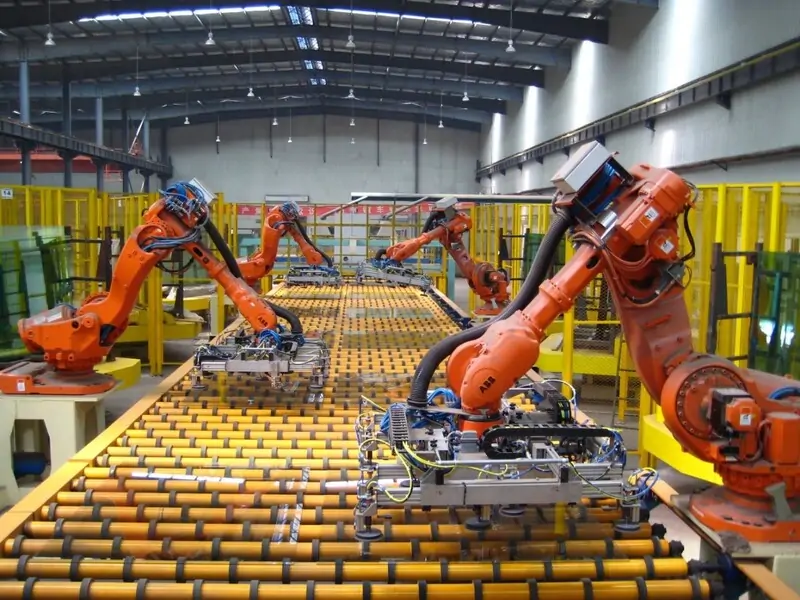

Фото: нарезанное стекло по пути в мойку. © depositphotos

• Обработка кромки стекла от микросколов – следующий этап. Обработка кромки продлевает стеклу срок службы и защищает от порезов, а селективное с низкоэмиссионным и мультифункциональным покрытием от «зацветания» по краям. Нарезанное стекло очищается от грязи и пыли в моющей машине.

Фото: обработанная кромки. © depositphotos

• Гнутье дистанционной рамки. Автоматизированные станки со специальным программным обеспечением гнут (это лучше) или режут её, под заранее заданные размеры стеклопакета. Перед этим процессом, в полый перфорированный профиль с помощью устройства для засыпки насыпают осушитель. На некоторых производствах эта процедура делается вручную. Получается прямоугольник или другая фигура с формой планируемого стеклопакета. На края рамки с 2-х сторон бутиловым экструдером наносится жидкий герметик – бутиловая лента в виде тонкого шнура. Только после нанесения герметика все готово к процедуре сборки стеклопакета.

Фото: резанная дистанционная рамка, скрепленная с помощью ПВХ соединителя. © depositphotos

Фото: металлические и ПВХ, гнутые дистанционные рамки разных цветов. © depositphotos

• Вымытое стекло выезжает из мойки. Роботизированная техника автоматически накладывает на него дистанционную рамку с нанесенным бутиловым изолянтом на каждой стороне.
• Изолирующие слои в изделиях включая соединение в углах обязаны быть без повреждений и герметичным. Не разрешены разутолщения герметика в наружной части (более заданного допуска). Облой первичного изолянта (бутила) внутрь камеры стеклопакета разрешен при визуальном контроле менее 2 мм. При изготовлении стеклопакетов двухкамерных и трехкамерных, допустимо сдвижение относительно каждой камеры дистанционных рамок. Разрешенный размер смещения утвержден контрактом поставки и должен быть менее 2 мм для стеклопакетов с прямыми углами и менее трех мм для радиусных.
• Параллельно процедуре из мойки выезжает следующее стекло одинакового размера с первым. Если стеклопакет двухкамерный, то в мойку попадает третье стекло, а на участке подготовки дистанционной рамки готовится еще одна, идентичная первой. На данном участке производства в камеры стеклопакета закачивается инертный газ, когда он еще не склеен.

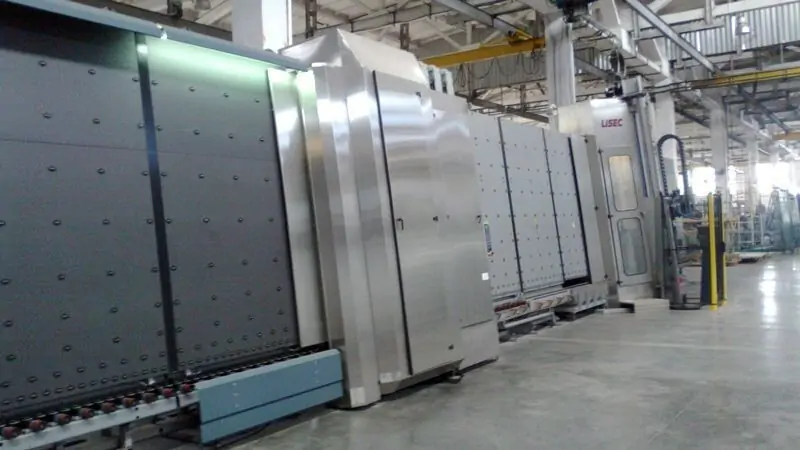

Фото: автоматическая стеклопакетная линия - мойка стекла и запрессовка стеклопакетов. © oknamedia

• Затем на первую часть накладывается второе стекло и рамка, а на них - третьи.
• Далее стеклопакет отправляется в камеру для прессовки и получения герметичности.
• После прессовки стеклопакет направляется на участок вторичной герметизации, где происходит наполнение инертным газом, если функция не была выполнена ранее.
• На следующем этапе производства на торец стеклопакета, на пока "обнаженную" дистанционную рамку наносят второй слой герметика, как правило на основе тиокола или полисульфида, реже полиуретана. Вторичная герметизация стеклопакета необходима для придания прочности и гарантированной герметичности.

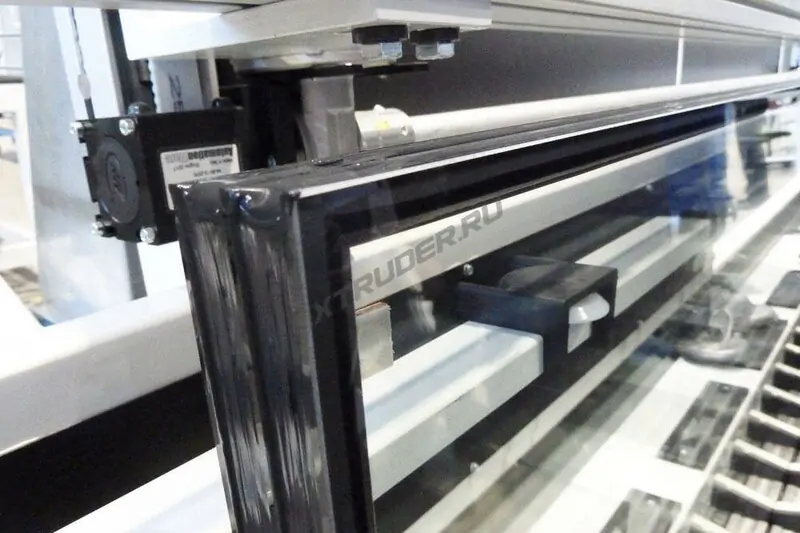

Фото: вторичная герметизация стеклопакета © extruder.ru

• Осмотр готового стеклопакета на специальном стенде – необходимый этап для проверки качества стеклопакетов. Дефекты, наличие пыли внутри, сколы на кромках и трещины отправляют на бой стекла. Если же дефекты не обнаруживаются, то стеклопакет подвергается сушке.
• Сушка - завершающий этап изготовления стеклопакета. Его помещают в специальную камеру со свободной циркуляцией воздуха, основная цель - просушить герметик. Разные герметиков сохнут от часа до двух суток.
• При хранении стеклопакетов есть требования:

1. Склад сухой, с температурой не менее 18 С^о.

2.  На специальных пирамидах, с уклоном 10-15* и оббитых мягким материалом (резина, войлок и т.д.).

3. Стеклопакеты не упаковывают в плёнку при хранении, а только при транспортировке. То есть они стоят в открытом виде.

4. Устанавливаются, как и при остеклении на ребро стеклопакета - вертикально.

Маркировка стеклопакетов

Маркировка стеклопакета отражает всю информацию о готовом изделии: тип стекла, расстояние между ними, число камер, заполнение и производителя. Формула стеклопакета особенна важна если используется стекло с функциями тепло и солнцезащиты. При отсутствии формулы стороны стеклопакета сложно определить, и случайно его можно установить не той стороной. В результате стеклопакет не прост не будет работать, а навредит. - летом комната чрезмерно нагреется, а зимой тепло уйдет.

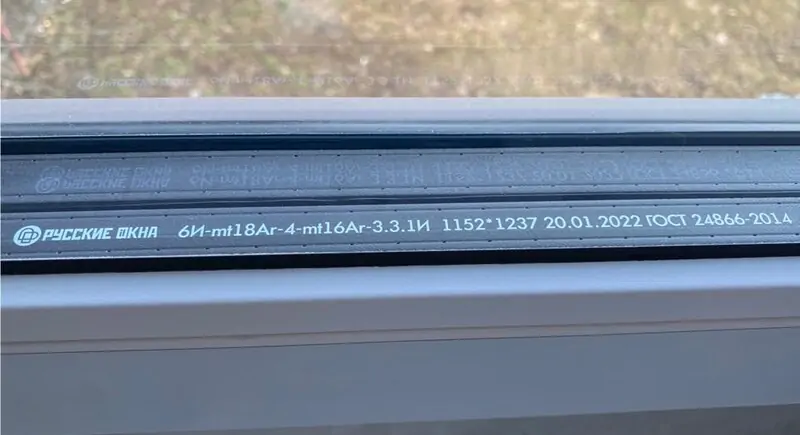

Фото: Стеклопакет в пластиковом окне. Герметик полиуретан, пластиковая, теплая черная рама, белое лазерное нанесение информации о дате производства, компании производителе (Русские окна) и подробной формулой состава функций стекла и газа. © Купиокно

Фото: маркировка стеклопакета наносится на дистанционную рамку капельным способом. © oknamediaК примеру, часто встречается маркировка 4М1-20-4М1. В данном случае буква обозначает стекло: М1 ― простое флоат. Цифра перед буквой ― толщина стекла в мм, а цифра после буквы – марка.

Число, обрамленное дефисами, отражает ширину камеры – расстояние между стеклами = ширина дистанционной рамки в мм. Количество цифр, с 2-х сторон ограниченных дефисами, показывает, сколько камер в конкретном изделии.

Таким образом, получается однокамерный стеклопакет. Его камера заполнена воздухом, он состоит из 2х стекол, толщина которых 4 мм. Расстояние между стеклами ― 20 мм. Если сложить все показатели 4+20+4=28, получится общая толщина стеклопакета ― 28 мм.

В случае если стеклопакет заполнен аргоном, то маркировка его выглядит иначе: 4М1-20Ar-4М1. Большее число камер добавляет в формулу марки большее количество дефисов. Например, 4MF-12Аr-4М1-12Аr-4M1.

Формула маркировки: 12Аr-12Аr - двухкамерного стеклопакета. 4MF ― одно прозрачное мультифункциональное стекло. Его толщина – 4 мм. 12Аr - пространство 12 мм, заполнен аргоном.

Цены на стеклопакеты имеют широкий диапазон

Сколько стоит стеклопакет? Дешевый некачественно произведенный довольно быстро разгерметизируется. Ремонту стеклопакет не подлежит, его придется менять, что означает большие затраты и хлопоты. Прежде, чем купить стеклопакет, обращайте внимание на ряд аспектов:

• качество и толщина стекла;
• заполнение - газ или воздух;
• репутацию производителя и многие другое.

Зная уникальные свойства различного стекла, применяемого в стеклопакетах, можно повысить комфортабельность жилья и значительно сэкономить на отоплении и затратах на электричестве, но необходимо понимать, что каждая дополнительная опция увеличивает цену стеклопакета.

Цена двухкамерного стеклопакета с низкоэмиссионным стеклом, руб за один м²
